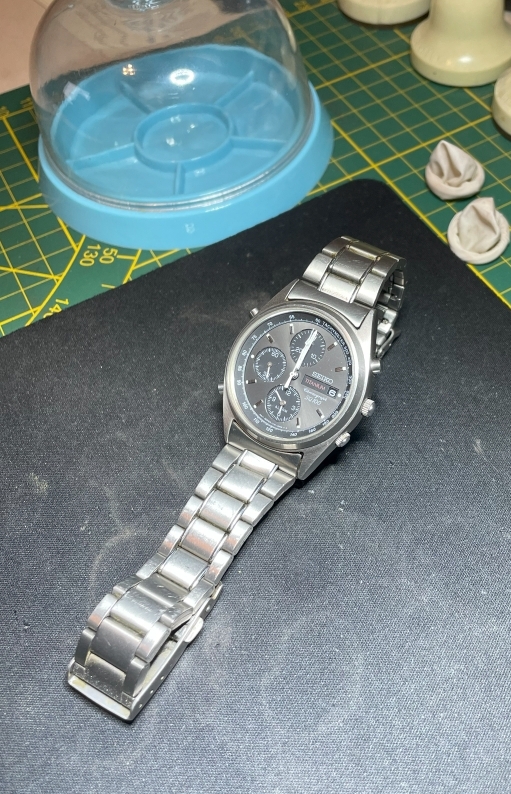

Seiko Chronograph 7T32-6J10 in slechte staat

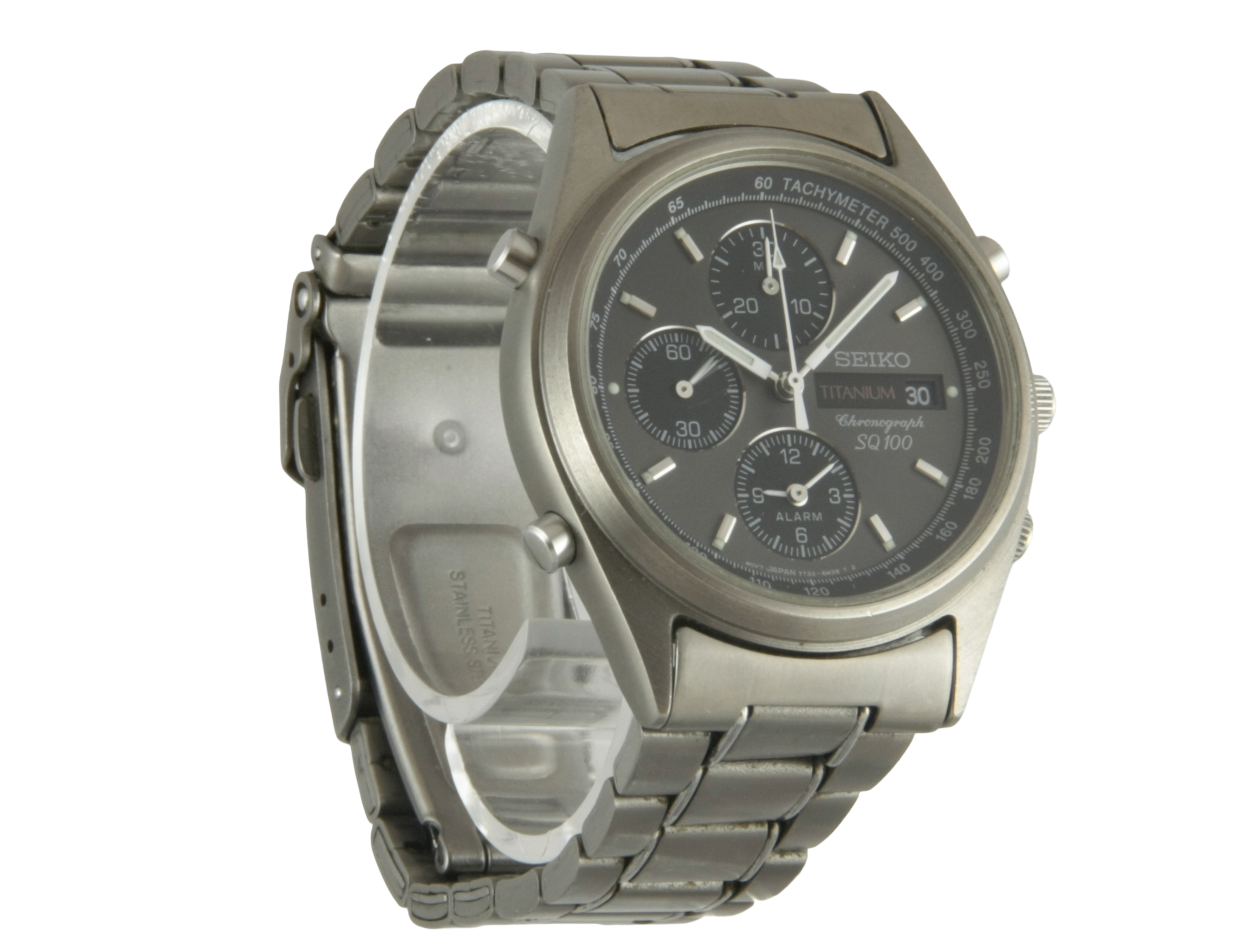

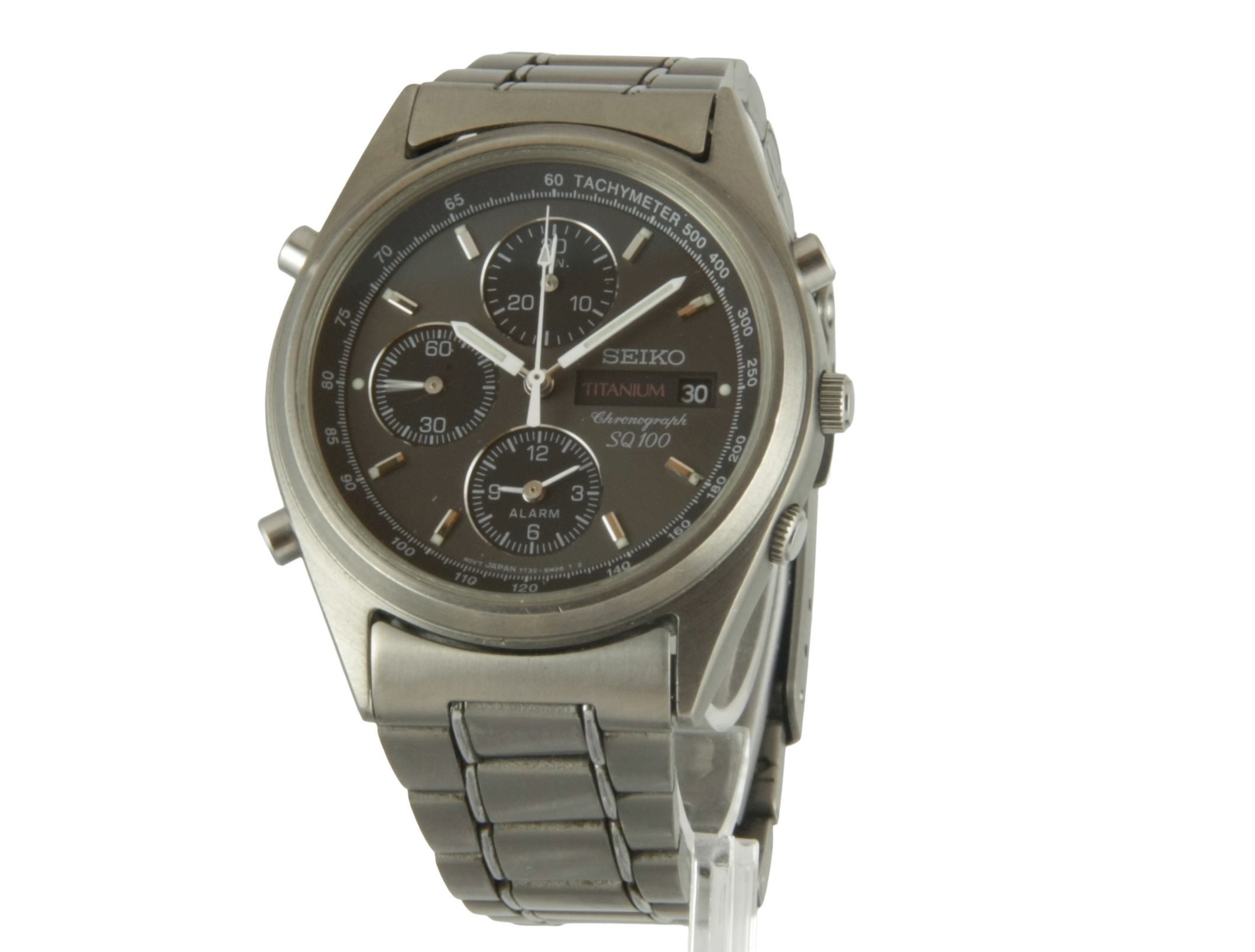

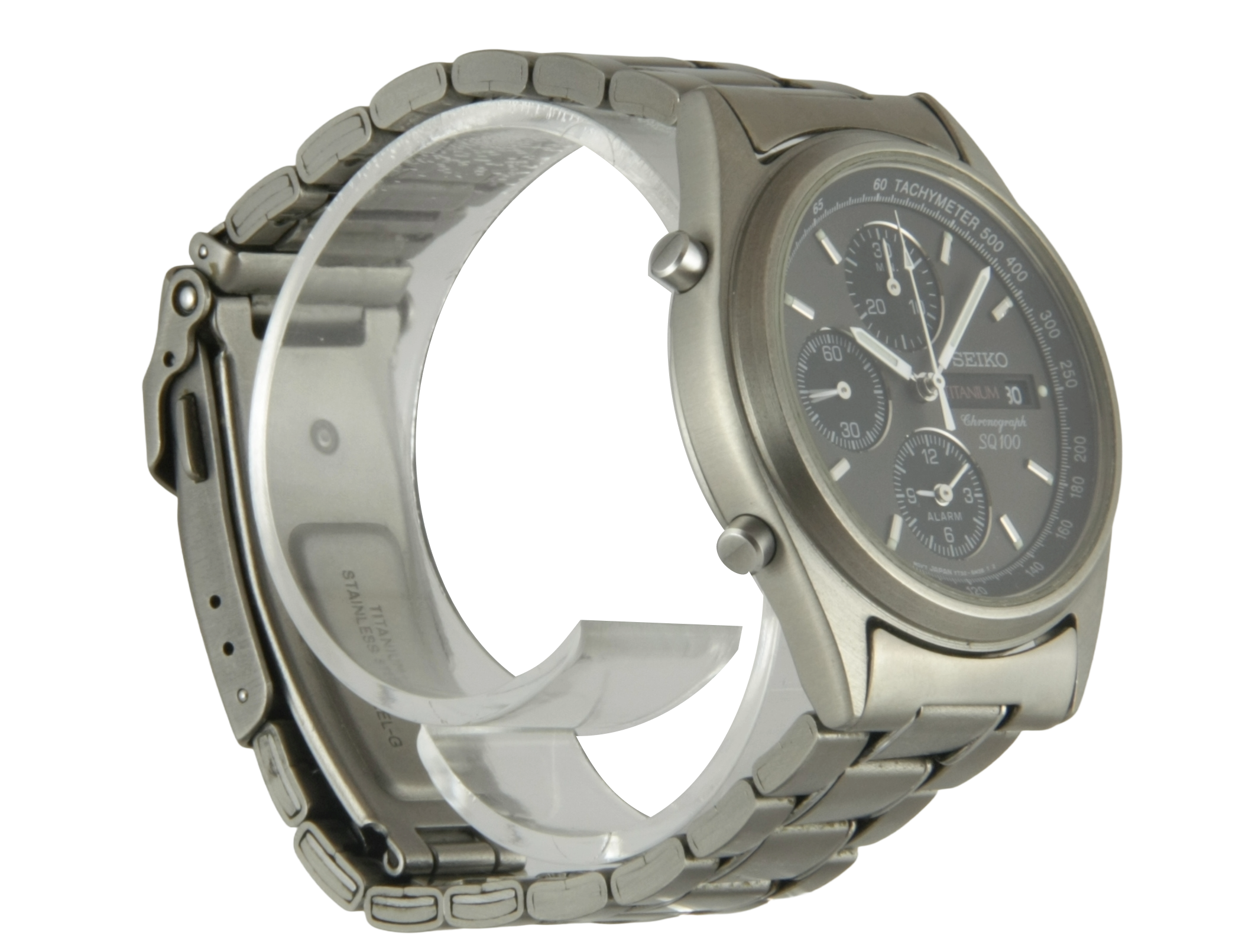

Seiko Chronograph Titanium 7T32-6J10

Reparatie

Deze keer hebben we een vervolg op den Uurwerkzolder met Rocky II. Dit type horloge, Seiko Chronograph Titanium 7T32-6J10, hebben we al eens eerder op de werkbank gehad. Bij Rocky I hadden we te maken met een probleem in het uurwerk en een gehavende band. Dit horloge, Rocky II, lijkt hetzelfde probleem in het uurwerk te hebben: de seconde wijzer van de grote tijd lijkt vast te zitten. Eens kijken of dit inderdaad het geval is en of we het project weer voor elkaar kunnen boksen.

Wijzers met magnetische puls interval op Horotect Pulse

Voordat we het horloge openmaken lopen we eerst met de Horotec Pulse alle functies na. Dit horloge heeft namelijk drie elektronische circuits die drie sets wijzers aandrijven: grote tijd, chronograaf en wekker/tweede tijdzone.

Elk circuit heeft een spoel die een magnetisch veld genereert zoals uitgelegd bij deze Seiko Bicolor. Dit magnetisch veld kan worden gedetecteerd met de Horotec Pulse. Bij de 7T32B tikken de circuits met de volgende periode:

Grote tijd: iedere 1 seconde
Chronograaf: Iedere 1/5 seconde
Wekker/Tweede tijdzone: Iedere 60 seconden

De wekker/tweede tijdzone werkt, de chronograaf werkt en wanneer we het horloge op de Horotec Pulse leggen ontvangen we iedere seconde een puls. Dit betekent dat het circuit van de grote tijd ook werkt, maar dat waarschijnlijk de tandwielen vastzitten. Eens kijken hoe het uurwerk eruitziet!

We beginnen met het schoonmaken van de kast en de horlogeband. Met een saté prikker verwijderen we al het grove vuil, zodat dit in ieder geval niet in het uurwerk valt. Het hout van de saté prikker is zachter dan titanium waardoor we alleen het vuil zullen verwijderen en geen beschadigingen introduceren. We lopen de kast nog even langs met een stukje Rodico voor het fijnere vuil en de kast is gereed om opengemaakt te worden!

Om de kast te openen gebruiken we de Bergeon 2819 met drie instelbare contactpunten. We geven de deksel een draai en kunnen daarna het 7T32B uurwerk bewonderen. Het uurwerk ziet er nog oké uit, alleen zijn er wat vettige vlekken. Kan dit een indicatie zijn dat de tandwielen voor de grote tijd ook vies zijn?

Wat ook opvalt is dat het juiste batterijtje in het uurwerk zit, de SR927W. Vaak wordt deze verwisseld door een LR927 of een SR927SW. Er zit een verschil in deze types batterijen, zoals uitgelegd bij deze Seiko Chronograph Luminous. We meten dat de batterij op en lezen een voltage af van 1.53V, dit kan dus niet het probleem zijn.

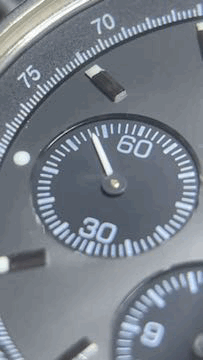

Spartellende seconde wijzer van grote tijd

Wanneer we de batterij terug in het uurwerk stoppen begint de secondewijzer van de grote tijd weer te spartelen. Dit is precies wat we ook zagen bij Rocky I. We zullen de tandwielen dus eens een poetsbeurt geven!

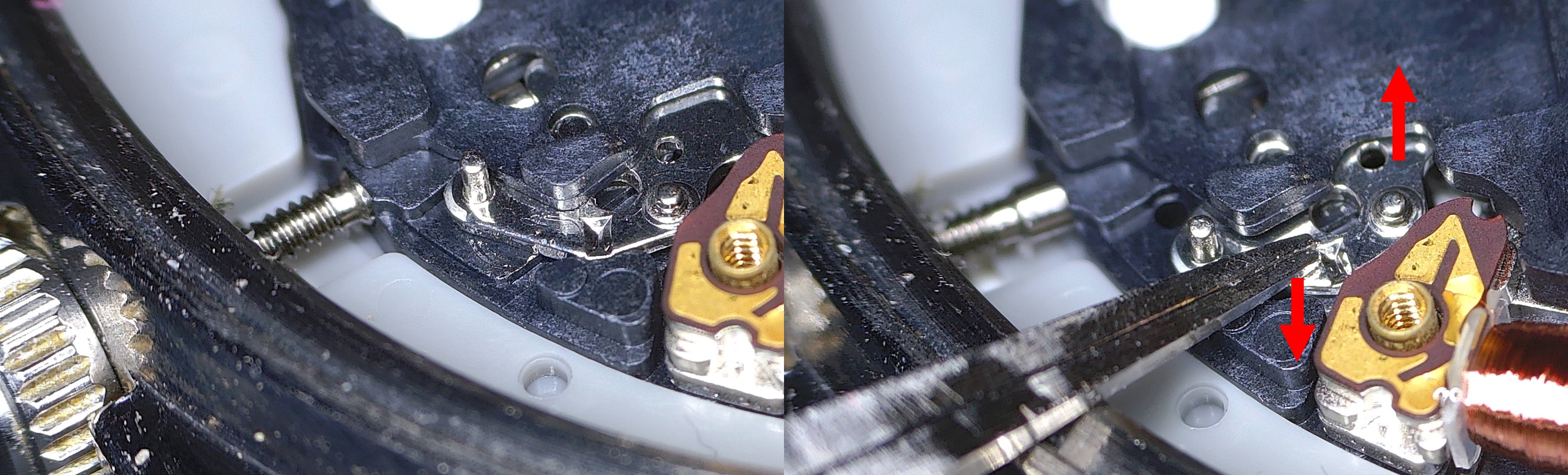

Om met de servicebeurt te kunnen beginnen zullen we de stiften uit het uurwerk moeten verwijderen. De kroon met stift op 3 uur komt er gemakkelijk uit. De stift van de wekker op 4 uur wilt alleen niet uit het uurwerk komen… Wanneer de kroon naar positie 1 wordt getrokken verschijnt er een pinnetje in het “push”-gat. Normaal wanneer hier op wordt gedrukt wordt de stift ontgrendeld, dit gebeurt nu alleen niet. We zullen het uurwerk dus moeten de-assembleren in de kast tot we bij dit ontgrendel mechanisme aankomen.

En zo kleden we het uurwerk laag voor laag uit, tot we bij het vergrendel mechanisme aankomen.

Wanneer we inzoomen op het mechanisme zien we alleen een vlek olie maar voor de rest niks wat het systeem kan blokkeren. We testen opnieuw of we doormiddel van het drukken met een pincet de stift kunnen verwijderen, deze keer werkt het wel… Zat het dan in de opbouw van het uurwerk? We zullen eens kijken of het na de schoonmaak wel goed gaat.

Wijzer zit los van wijzerplaat en wijzers verwijderen

Nu de stiften uit het uurwerk zijn kan het uurwerk uit de kast. We inspecteren eerst de seconde wijzer die vast lijkt te zitten. Met behulp van de microscoop zien we dat er nog ruimte tussen de wijzerplaat en de wijzer zit, het probleem zit dus in het uurwerk.

Om dit op te lossen zullen we de wijzer verwijderen. We leggen een boterhamzakje op de wijzerplaat om deze te beschermen tegen beschadigingen. Met een paar wijzerlifters wippen we de seconde wijzer van de as af en zo is het uurwerk gereed om verder ontmanteld te worden.

We halen de laatste platine van het uurwerk eraf waardoor we alle tandwielen krijgen te zien. In dit geval werkt alleen het gaande werk van de “grote tijd” niet. We halen dus alleen de tandwielen van dit mechanisme uit het uurwerk en inspecteren de tandwielen. Onder de microscoop zien we geen grote opvallende stukken vuil: niet op de tandwielen en niet in de lagers van de platines. Onder een bepaalde hoek met de juiste lichtinval zien we wel kleine spikkeltjes, maar of dit het uurwerk blokkeert is de vraag. Desalniettemin halen we de onderdelen door de schoonmaakstraat.

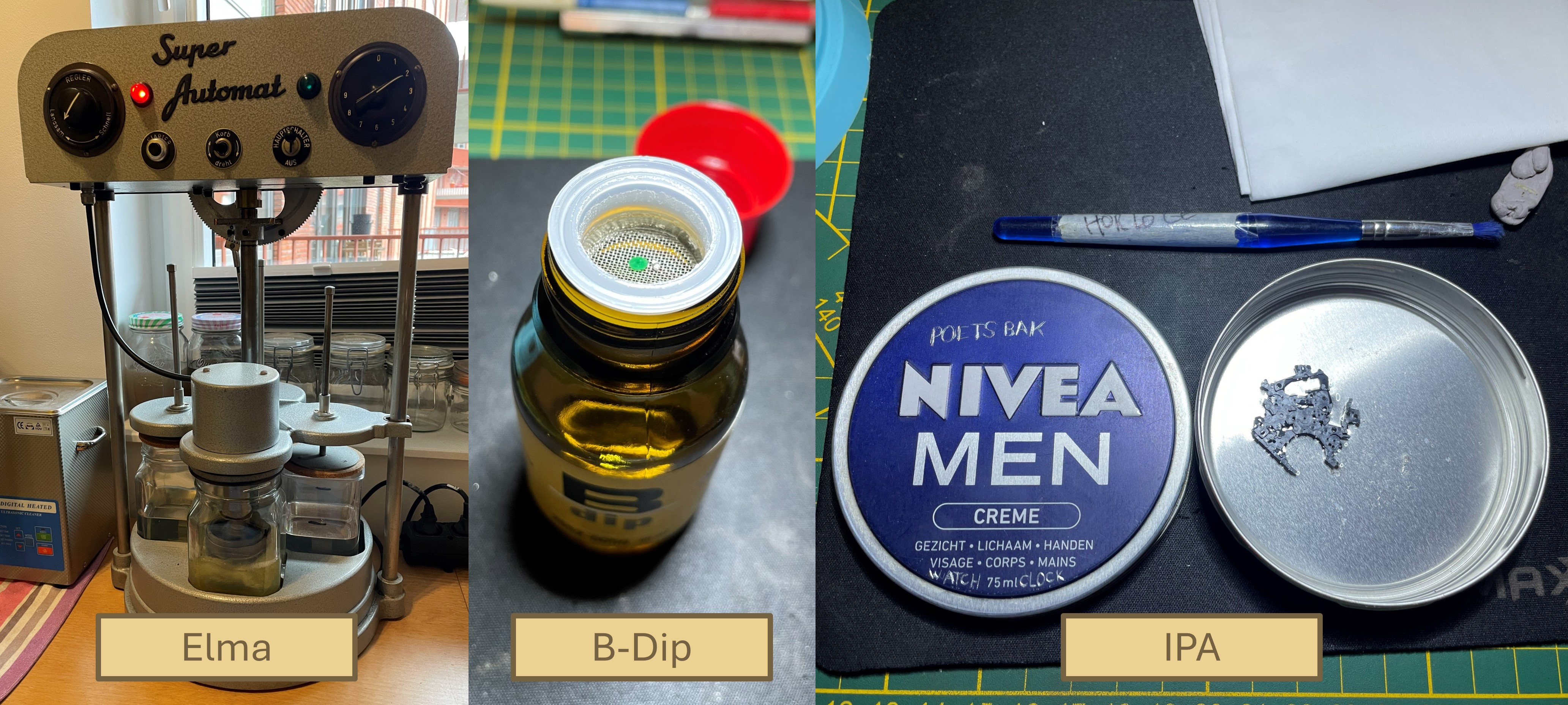

Omdat we hier te maken hebben met een quartz uurwerk met een mix van plastic en messing onderdelen zullen we verschillende poetstechnieken gebruiken. De staal en messing onderdelen gaan door de Elma wasstraat met baden van IPA, uurwerkreiniger en Demi-water. De plastic tandwielen kunnen niet goed tegen een langdurige IPA reiniging, we zullen deze daarom met B-dip behandelen. B-dip is een schoonmaakvloeistof voor uurwerkonderdelen die geen IPA bevat en de onderdelen dus niet zal aantasten. De platines van de het uurwerk zullen we in de poetsbak met de hand schoonmaken met behulp van IPA. Dit doe we om de lagers voor de tandwielen weer vuil en vetvrij te krijgen.

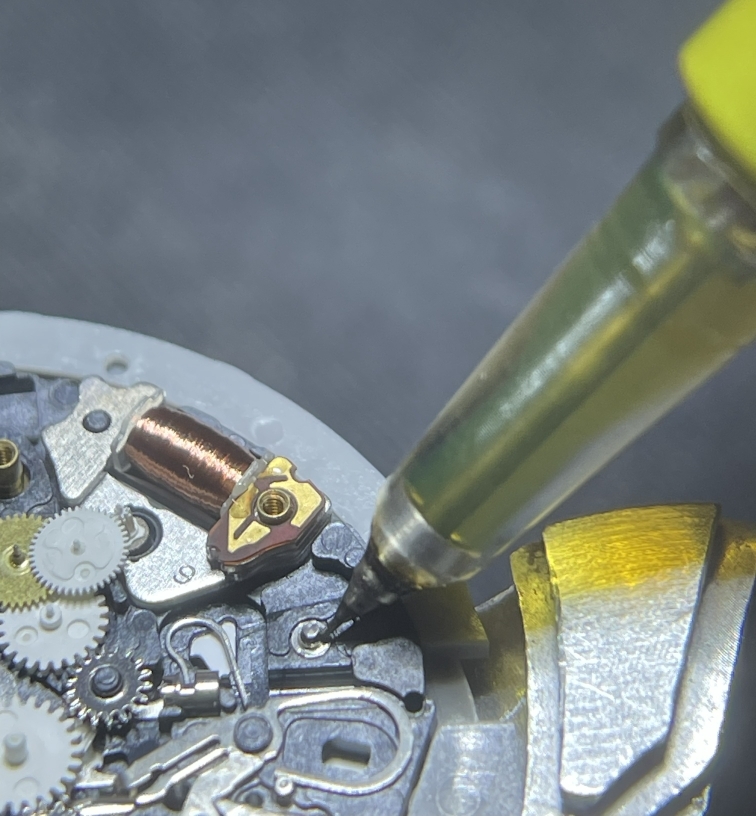

Nu alles weer schoon en ontvet is kan het uurwerk terug in elkaar. We smeren nog even de lagers en het vergrendel systeem van de stiften.

Als het uurwerk in elkaar zit is de volgende stap om de secondewijzer opnieuw op de as te plaatsen. Dit doen we met een speciale tool met een kunststof dopje. Hiermee voorkomen we dat we beschadigingen aanbrengen op de wijzer tijdens het aandrukken.

We laten het uurwerk 2 dagen test lopen en zien dat de seconde wijzer het nog steeds goed doet. We kunnen dus door met het uurwerk terug in de kast te plaatsen!

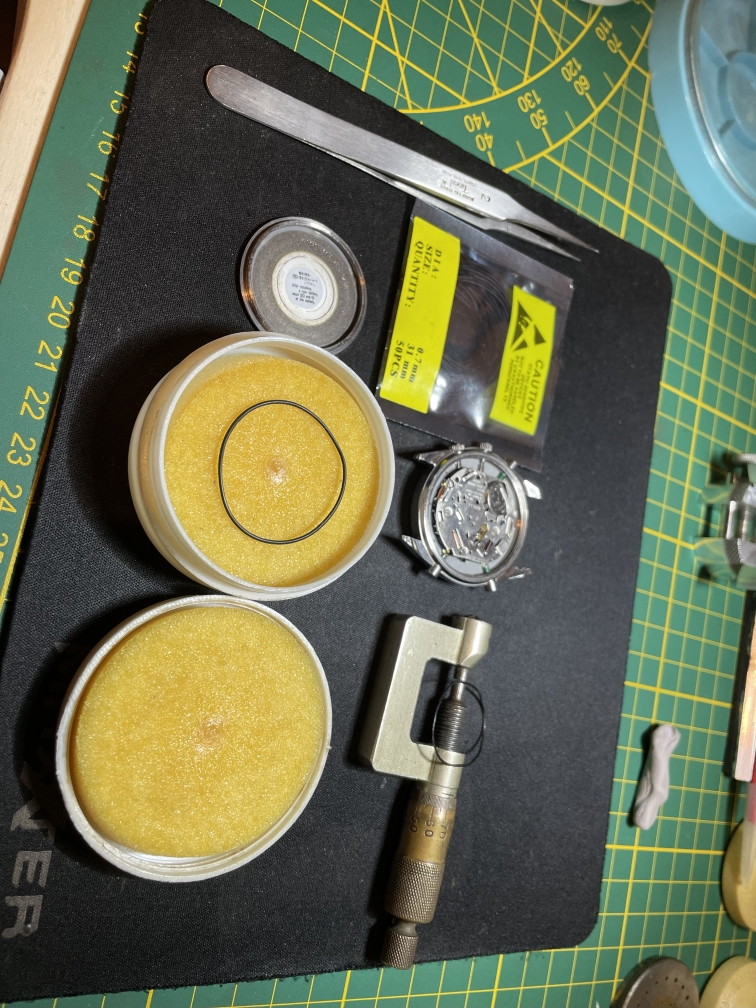

We plaatsen het uurwerk terug in de kast en vervangen nog even de O-ring om het horloge weer waterdicht te krijgen. We kunnen dit alleen nog niet aftesten op den Uurwerkzolder omdat deze apparatuur nog niet werkt. Gelukkig is Rocky alleen van het boksen en rennen en niet van het zwemmen.

Ook wanneer het uurwerk in de kast zit laten we het nog even 2 dagen test lopen.
